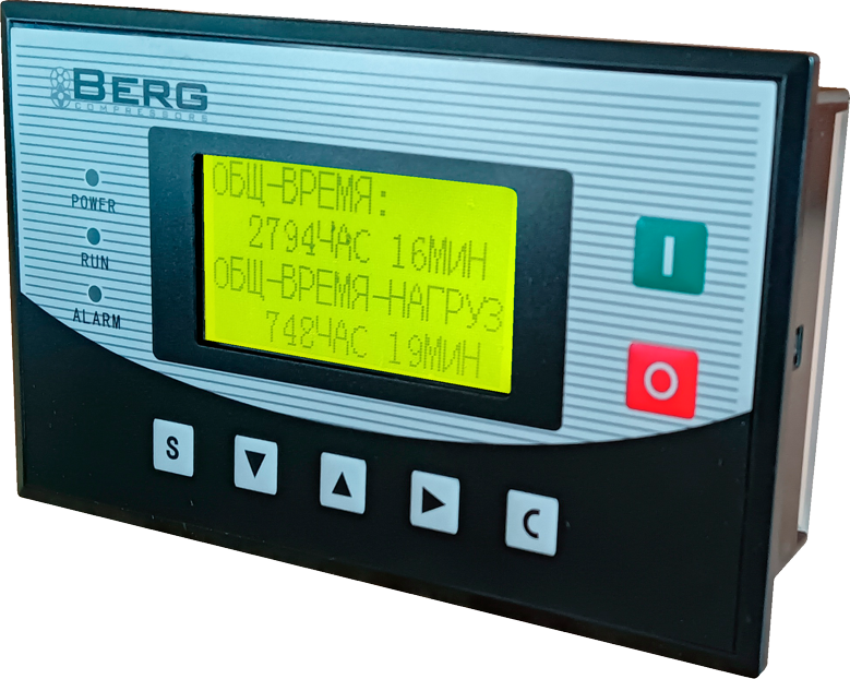

Контроллер MAM-860 (B) (V) (100)

1. Общее назначение

Контроллер МАМ 860 — микропроцессорное устройство для автоматического управления и защиты винтовых воздушных компрессоров. Обеспечивает:

• запуск/останов компрессора по давлению в сети;
• мониторинг рабочих параметров;
• защиту от аварийных режимов;
• диагностику неисправностей;
• интерфейс для удалённого контроля.

2. Основные функции

• Управление циклом работы:
o автоматический пуск при падении давления ниже уставки;
o переход в режим холостого хода перед остановкой;
o останов при достижении верхнего предела давления.
• Защита оборудования:
o от перегрева двигателя и компрессора;
o от перегрузки по току;
o от низкого/высокого напряжения питания;
o от обрыва фаз;
o от превышения давления.
• Мониторинг параметров:
o давление в магистрали;
o температура масла/воздуха;
o ток двигателя;
o напряжение сети;
o наработка часов.
• Диагностика и сигнализация:
o индикация кодов ошибок;
o архив событий;
o релейные выходы для внешней сигнализации.

3. Технические характеристики

• Питание: 24 В
• Входы:
o аналоговые: 4–20 мА (давление, температура);
o дискретные: 24-220В (датчики, кнопки).
• Выходы:
o Управления контакторам (пуск/стоп): 5 А, 220 В;
o аварийное реле: 5 А, 220 В;
• Диапазон измерения давления: 0–16 бар (откалиброван под датчик).
• Точность измерения давления: ±1,5%.
• Диапазон измерения температуры: −20…+120 ∘C.
• Точность измерения температуры: ±2 ∘C.
• Рабочая температура: +5…+55 ∘C.
• Габариты: 144×72×60 мм.
• Монтаж: на панель (щитовой).

4. Интерфейс пользователя

• Дисплей: ЖК экран 128×64 пикселя с подсветкой.
• Индикация:
o текущее давление;
o температура;
o режим работы;
o коды ошибок;
o наработка.
• Кнопки управления: 4 клавиши для навигации по меню и настроек + 2 кнопки старт и стоп.

5. Настройки и параметры

Контроллер позволяет конфигурировать:

• уставки давления (нижняя/верхняя граница);
• задержки времени (пуск, останов, охлаждение);
• пороги аварийных отключений;
• единицы измерения (бар/psi);
• язык интерфейса.

6. Защита и безопасность

• защита от импульсных помех;
• пароль на доступ к настройкам;
• автоматическое отключение при авариях.

7. Монтаж и подключение

• устанавливается на дверцу электрощита;
• подключение через клеммные колодки;
• требуется заземление корпуса;
• экранированные кабели для аналоговых сигналов.

8. Условия эксплуатации

• температура окружающей среды: +5…+55 ∘C;
• относительная влажность: до 90% (без конденсата);
• отсутствие агрессивных газов и токопроводящей пыли.

9. Комплектация

• контроллер МАМ 860 — 1 шт.;
10. Гарантия и сертификация
• гарантия: 12 месяцев;
